精密机械零部件加工工序与工步的划分标准

在精密机械零部件加工中,工序和工步的划分是相当的明确的,精细到各个环节。一般的加工业都是按照工序或是是工步来划分任务的。每个人负责一部分,或者是一队人负责一部分。分工明确,任务清楚。
精密机械零部件加工工序的划分是参照加工的零件和设计的加工工艺进行的。在数控机床上精密零件加工,工序可以比较集中,在一次装夹中尽可能完成大部分或全部工序。先应根据零件图样,考虑被加工零件是否可以在一台数控机床上完成整个零件的加工工作,若不能则应决定其中哪一部分在数控机床上加工,哪一部分在其他机床上加工,即对零件的加工工序进行划分。工序与工步的划分要根据具体零件的结构特点、技术要求等情况综合考虑。
一般工序划分方式:

工步的划分工步的划分主要从加工精度和效率两方面考虑。在一个精密零件加工工序内往往需要采用不同的刀具和切削用量,对不同的表面进行加工。为了便于分析和描述较复杂的工序,在工序内又细分为工步。

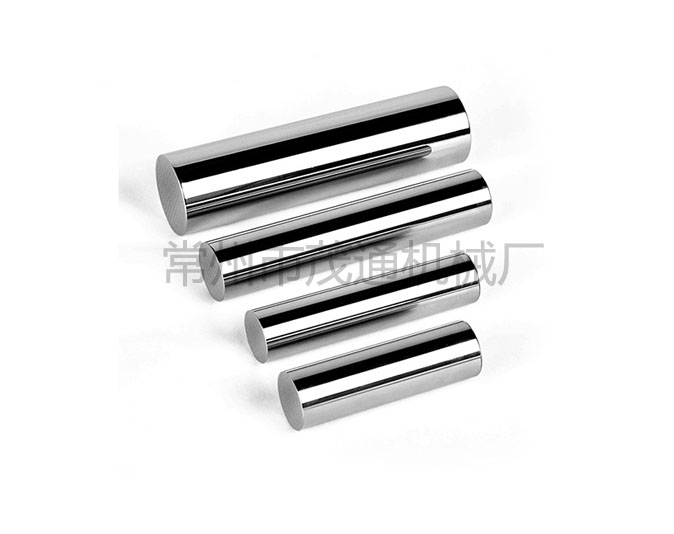

精密<a href=http://www.chzhmtjx.com target='_blank'>机械零部件加工</a>定制

工步划分的原则:
1.同一表面按粗加工、半精加工、精加工依次完成,或全部加工表面按先粗后精加工分开进行。
2.对于既有铣面又有镗孔的零件,可先铣面后镗孔。按此方法划分工步,可以提高孔的精度。因为铣削时切削力较大,工件易发生变形。先铣面后镗孔,使其有一段时间恢复,减少由变形引起的对孔的精度的影响。
3.按刀具划分工步。精密零件加工机床工作台回转时间比换刀时间短,可采用按刀具划分工步,以减少换刀次数,提高加工效率。
精密机械零部件加工工艺性体现在哪些方面?精密零件加工工艺性涉及面很广,在此仅从加工的可能性和方便性两方面加以分析。主要是零件加工图样上尺寸数据应符合编程方便原则
(1)零件图上尺寸标注方法应适应数控加工的特点在精密零件加工图上,应以同一基准引注尺寸或直接给出坐标尺寸。
1.这种标注方法既便于编程,也便于尺寸之间的相互协调,在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。
2.由于零件设计人员一般在尺寸标注中较多地考虑装配等使用特性方面,而不得不采用局部分散的标注方法,这样就会给工序安排与数控加工带来许多不便。
3.由于精密机械零部件加工精度和重复定位精度都很高,不会因产生较大的积累误差而破坏使用特性,因此可将局部的分散标注法改为同一基准引注尺寸或直接给出坐标尺寸的标注法。
(2)在手工编程时要计算基点或节点坐标。在自动编程时,精密零件加工要对构成零件轮廓的所有几何元素进行定义。因此在分析零件图时,要分析几何元素的给定条件是否充分。
如圆弧与直线,圆弧与圆弧在图样上相切,但根据图上给出的尺寸,在计算相切条件时,变成了相交或相离状态。由于构成精密机械零部件加工零件几何元素条件的不充分,使编程时无法下手。遇到这种情况时,应与零件设计者协商解决。
